裝飾工程/施工技術措施項目
第一節腳手架工程
一、定額說明

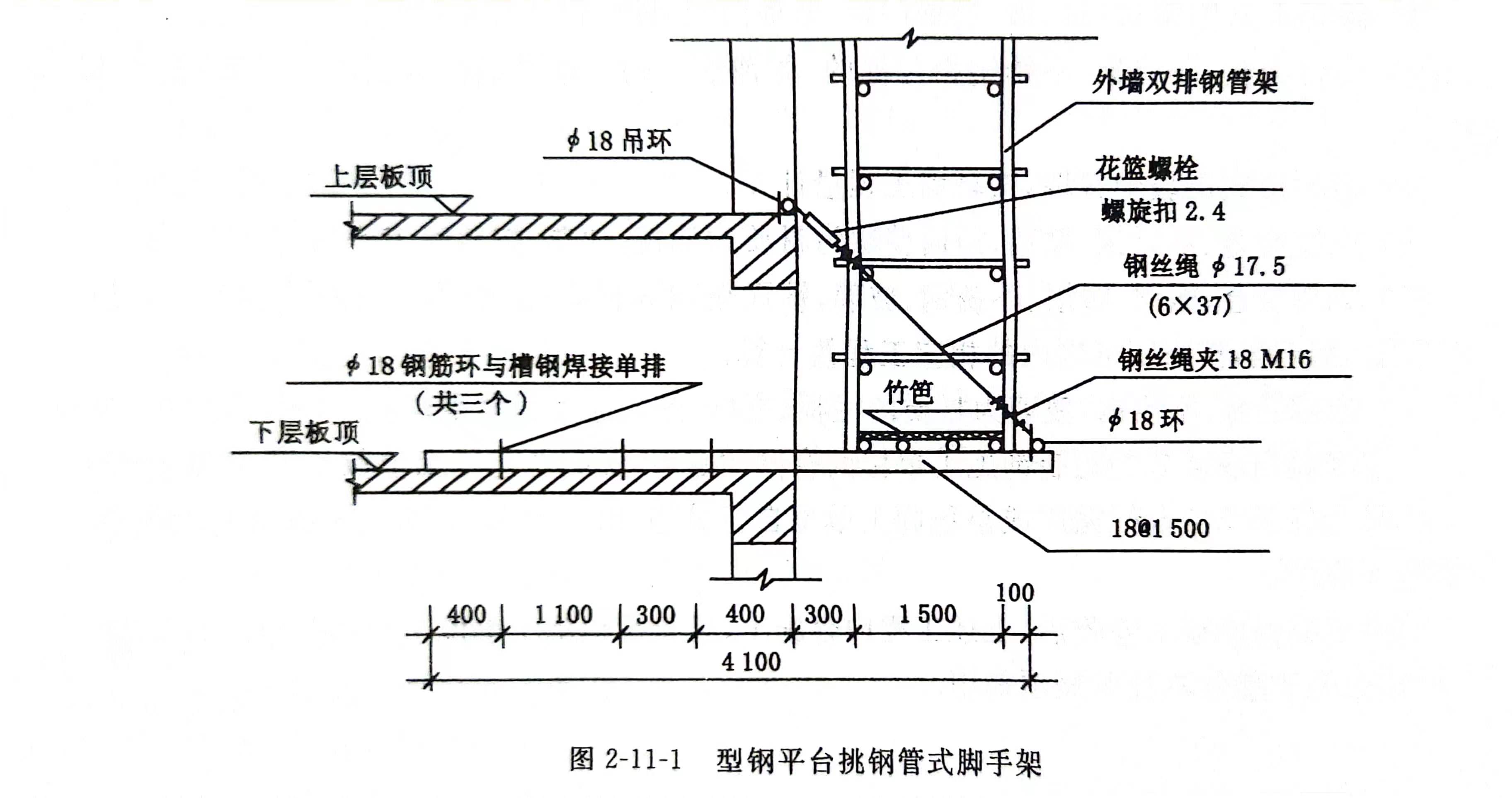

(1)本節包括外腳手架、里腳手架、滿堂腳手架、懸空及挑腳手架、安全網等內容，共99條項目。腳手架按搭設材料分為木制、鋼管式;按搭設形式及作用分為型鋼平臺挑鋼管式腳手架(如圖2-11-1)、煙囪腳手架和電梯井字腳手架等。為了適應建設單位單獨發包的情況，單列了主體工程外腳手架和外裝飾工程腳手架。
(2)外腳手架綜合了上料平臺、護衛欄桿等。
(3)斜道是按依附斜道編制的,獨立斜道按依附斜道子目人工、材料、機械乘以系數1.8。(4)水平防護架和垂直防護架指腳手架以外單獨搭設的,用于車輛通行、人行通道、臨街防護和施工與其他物體隔離等的防護。是否搭設和搭設的部位、面積,均應根據工程實際情況,按施工組織設計確定的方案計算。
(5)煙囪腳手架綜合了垂直運輸架、斜道、纜風繩、地錨等內容。
(6)水塔腳手架按相應的煙囪腳手架人工乘以系數 1.11,其他不變。倒錐殼水塔腳手架,按煙囪腳手架相應子目乘以系數1.3。本節僅編扁制了煙囪腳手架項目,水塔腳手架套煙囪腳手架乘系數。
二、工程量計算規則
1.一般規定
(1)計算內、外墻腳手架時,均不扣除門窗洞口、空圈洞口等所占的面積。(2)同一建筑物高度不同時,應按不同高度分別計算。
(3)總包施工單位承包工程范圍不包括外墻裝飾工程或外墻裝飾不能利用主體施工腳手架施工的工程,可分別套用主體外腳手架或裝飾外腳手架項目。
2.外腳手架
(1)建筑物外墻腳手架高度自設計室外地坪算至檐口(或女兒墻頂);工程量按外墻外邊線長度(凸出墻面寬度大于240 mm的墻垛等,按圖示尺寸展開計算，并入外墻長度內)，乘以高度以m計算。
工程量 外墻腳手架=(外墻外邊線長度十墻垛側面寬度X2xn)X設計室外地坪至墻頂高
外墻有女兒墻的高度要算至女兒墻壓頂上表面,無女兒墻的要算至檐口板頂面;檐口有天溝的要算至溝壁上口;有山尖的要算至山尖頂,但工程量應折算山尖面積。突出建筑物屋頂?shù)碾娞蓍g、水箱間等不計人高度內,但應計算腳手架面積。
室外設計地坪標高不同時，有錯坪的應按不同標高分別計算;室外地坪為有坡度的按平均高度計算。
②腳手架長度按外墻外邊線長度計算(凸出墻面寬度大于240mm的墻垛等,按圖示尺寸展開計算,并入外墻長度內)。即:長度區按外墻結構面外邊線長度計算，若有外突出超過 240 mm 的墻垛,應按突出墻尺寸的2倍乘以垛數并入墻長內計算。
③腳手架面積按外墻邊線長度乘以高度以平方米計算,不扣除門窗洞口、空圈洞口等所占的面積。
④外腳手架定額:按計算的外墻腳手架高度,套用相應高度的項目。⑤同一建筑物高度不同時,應按不同高度分別計算。
高低層交界處的高層外腳手架，高度應從低層屋面結構上坪算至檐口(或女兒墻頂)。工程量并入高層部分的外腳手架內,套用高層部分高度的外腳手架定額項目。
外腳手架定額項目綜合了上料平臺和護衛欄桿。但不包括安全網、斜道和建筑物垂直封閉等項目,應另行計算。
(2)砌筑高度在15m以下的按單排腳手架計算;高度在15m以上或高度雖小于15m，但外墻門窗及裝飾面積超過外墻表面積60%以上(或外墻為現澆混凝土墻、輕質砌塊墻)時,按雙排腳手架計算;建筑物高度超過30m時，可根據工程情況按型鋼挑平臺雙排腳手架計算。施工單位投標報價時,根據施工組織設計規定確定是否使用。編制標底時,外腳手架高度在110m以內按鋼管架定額項目編制，高度110m以上的按型鋼平臺外挑雙排鋼管架定額項目編制。工程量計算及不同高度分別計算等規定同外腳手架規定。平臺外挑寬度定額已綜合取定，使用時按定額項目設置高度分別套用。
(3)獨立柱(現澆混凝土框架柱)按柱圖示結構外圍周長另加3.6m,乘以設計柱高以㎡計算，套用單排外腳手架項目。獨立柱包括現澆混凝土獨立柱、磚砌獨立柱、石砌獨立柱?；炷翗?gòu)造柱不計算柱腳手架。設計柱高:基礎上表面或樓板上表面至上層樓板上表面或屋面板上表面的高度?，F(xiàn)澆混凝土梁、墻,按設計室外地坪或樓板上表面至樓板底之間的高度,乘以梁、墻凈長
以m計算,套用雙排外腳手架項目。即:現澆混凝土梁、墻工程量=梁、堵凈長度X(高度一上層板厚)獨立柱腳手架工程量=(柱圖示結構外圍周長+3.6m)x設計柱高梁墻腳手架工程量=梁墻凈長度X設計室外地坪(或板頂)至板底高度
(4)型鋼平臺外挑鋼管架,按外墻外邊線長度乘設計高度以m計算。平臺外挑寬度定額已綜合取定，使用時按定額項目的設置高度分別套用。
型鋼平臺外挑鋼管架工程量一外墻外邊線長度X設計高度
3.里腳手架
(1)建筑物內墻腳手架,凡設計室內地坪至頂板下表面(或山墻高度1/2處)的高度在
3.6m以下(非輕質砌塊墻)時,按單排里腳手架計算;高度超過3.6m且小于6m時,按雙排里腳手架計算。
(2)里腳手架按墻面垂直投影面積計算,套用里腳手架項目。不能在內墻上留腳手架洞的各種輕質砌塊墻等套用雙排里腳手架項目。
內墻里腳手架工程量-內墻凈長度X設計凈高度
里腳手架高度按設計室內地坪至頂板下表面計算(有山尖或坡度的高度折算)。計算面積時不扣除門窗洞口、混凝土圈梁、過梁、構造柱及梁頭等所占面積。
凡設計室內地坪至頂板下表面(或山墻高度1/2 處)的高度在3.6m以下(非輕質砌塊墻)時,按單排里腳手架計算;高度超過3.6m且小于6m時,按雙排里腳手架計算。
若內墻砌體(非輕質砌塊墻)高度超過6m,按外墻單排腳手架執行;輕體砌塊墻砌體高度超過6m時按雙排外腳手架執行。
4.裝飾腳手架
(1)高度超過3.6m的內墻面裝飾不能利用原砌筑腳手架時,可按里腳手架計算規則計算裝飾腳手架。裝飾腳手架按雙排里腳手架乘以0.3系數計算。
內墻面裝飾雙排里腳手架工程量=內墻凈長度X設計凈高度X0.3
內墻裝飾腳手架按裝飾的結構面垂直投影面積(不扣除門窗洞口面積)計算。高度3.6 m以下的內墻面裝飾不計算裝飾腳手架。
(2)室內天棚裝飾面距設計室內地坪在3.6m以上時,可計算滿堂腳手架，滿堂腳手架按室內凈面積計算，其高度在3.61~5.2m之間時,計算基本層。超過5.2m時,每增加

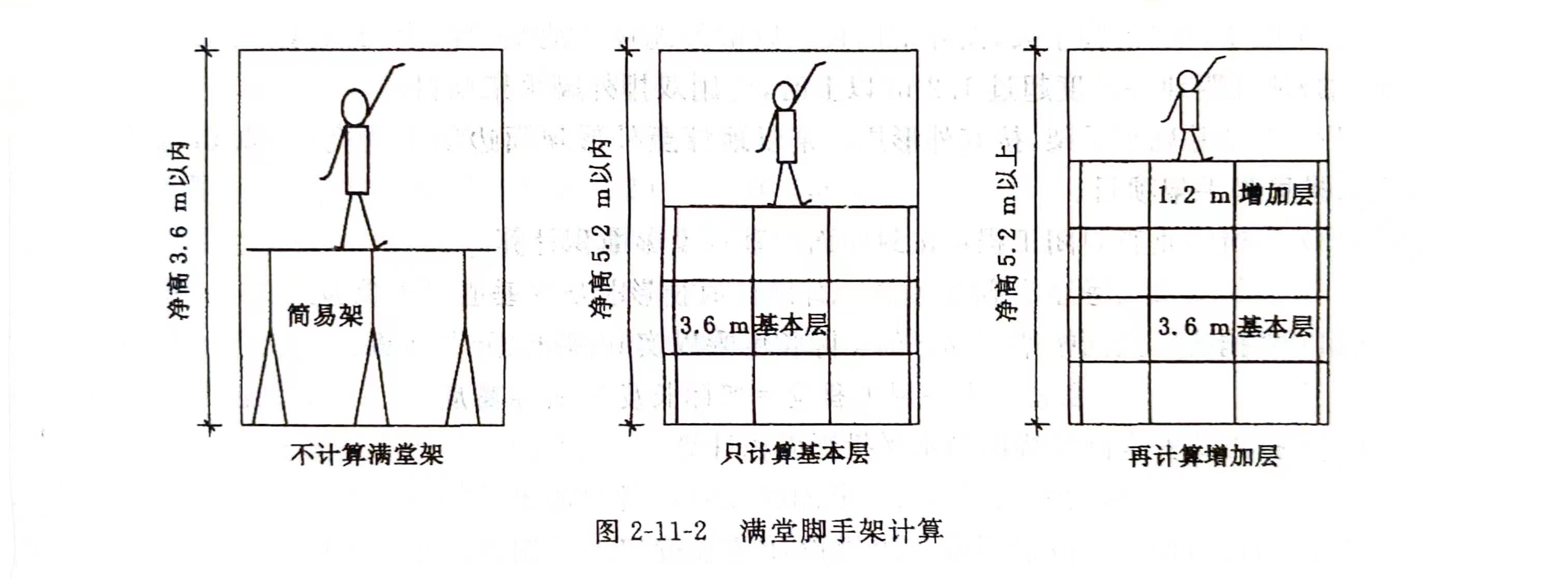

1.2m按增加一層計算，不足0.6m的不計，滿堂腳手架工程量一室內凈長度X室內凈寬度再計算墻面裝飾腳手架，計算室內凈面積時,不扣除柱、垛所占面積。已計算滿堂腳手架后,室內墻壁面裝飾不 室內凈高超過3.6m時,方可計算滿堂腳手架。室內凈高超過5.2m時,方可計算增加層，如圖2-11-2所示，增加層計算公式為:滿堂腳手架增加層一[室內凈高度-5.2(m)]÷1.2(m)(計算結果0.5以內舍去)
(3)外墻裝飾不能利用主體腳手架施工時,可計算外墻裝飾腳手架，外墻裝飾腳手架按設計外墻裝飾面積計算,套用相應定額項目。外墻油漆、涂刷者不計算外墻裝飾腳手架。外墻裝飾腳手架工程量=裝飾面長度X裝飾面高度
(4)按規定計算滿堂腳手架后,室內墻面裝飾工程不再計算腳手架。
5.其他腳手架
(1)圍墻腳手架,按室外自然地坪至圍墻頂面的砌筑高度乘長度以m計算。圍墻腳手架套用單排里腳手架相應項目。
圍墻腳手架工程量=圍墻長度X室外自然地坪至圍墻頂面高度
(2)石砌墻體,凡砌筑高度在1.0m以上時,按設計砌筑高度乘長度以m計算,套用雙排里腳手架項目。
石砌墻雙排里腳手架工程量=砌筑長度X砌筑高度
(3)水平防護架,按實際鋪板的水平投影面積，以m計算。
水平防護架工程量=水平投影長度X水平投影寬度
(4)垂直防護架,按自然地坪至最上一層橫桿之間的搭設高度,乘以實際搭設長度以㎡計算。
垂直防護架工程量=實際搭設長度X自然地坪至最上一層橫桿的高度(5)挑腳手架,按搭設長度和層數,以延長米計算。
挑腳手架工程量=實際搭設總長度
(6)懸空腳手架,按搭設水平投影面積以m計算。
懸空腳手架工程量=水平投影長度X水平投影寬度
(7)煙囪腳手架,區別不同搭設高度以座計算。滑升模板施工的混凝土煙囪、簡倉不另計算腳手架。
(8)電梯井腳手架,按單孔以座計算。計算高度以電梯井底至頂板下坪的高度計算(不包括建筑物頂層電梯間的高度)。設備管道井不得套用。
(9)斜道區別不同高度以座計算。使用時應根據斜道所爬垂直高度計算,從下至上連成一個整體的斜道為1座。
投標報價時，施工單位應按照施工組織設計要求確定數量。編制標底時,建筑物底面積小于1 200 m的按1座計算，超過1200m時按每500m增加1座。
(10)砌筑貯倉腳手架,不分單筒或貯倉組均按單筒外邊線周長,乘以設計室外地坪至貯倉上口之間高度，以m計算，套用雙排外腳手架項目。
(11)貯水(油)池腳手架,按外壁周長乘以室外地坪至池壁頂面之間高度,以m計算。貯水(油)池凡距地坪高度超過1.2m以上時,套用雙排外腳手架項目。
(12)設備基礎腳手架,按其外形周長乘以地坪至外形頂面邊線之間高度，以㎡計算，套用雙排里腳手架項目。
(13)建筑物垂直封閉工程量按封閉面的垂直投影面積計算。
建筑物垂直封閉工程量=封閉面的投影長度X垂直投影高度(14)立掛式安全網按架網部分的實際長度乘以實際高度以m計算。
立掛式安全網工程量=實際長度X實際高度
(15)挑出式安全網按挑出的水平投影面積計算。
挑出式安全網工程量=挑出總長度X挑出的水平投影寬度
投標報價時，施工單位根據施工組織設計要求確定。編制標底時,按平掛式安全網計算，根據“扣件式鋼管腳手架應用及安全技術規程”要求,隨層安全網搭設數量按每層一道。
平掛式安全網寬度按1.5m,工程量按下式計算。
平掛式安全網工作量=(外圍周長X1.50+1.50X1.50x4)X(建筑物層數一1)
三、工程量計算與定額應用
【例2-11-1)某工程如圖2-11-3所示,女兒墻高2m。計算外腳手架。應按不同高度分別計算，電梯、水箱間不計人高度內。
圖2-11-3 例2-11-1工程圖
解①高層(25層)部分外腳手架工程量:36.24X(94.20+2.00)=3 486.21(m2)
(36.24+26.24x2)X(94.20-36.40+2.00)=5 305.46(m2)10.24(3.20-2.00)=12.29(m2)合計:8804.04m2
套用定額:高度 94.20+2.00=96.20(m)
套定額:10-1-11,110m以內鋼管雙排外腳手架。低層(8層)部分腳手架工程量:
[(36.24+56.24)x2-36.24]X(36.40+2.00)=5710.85(m2).214·套用定額:(高度36.40+2.00=38.40m)套定額:10-1-8,50 m以內鋼管雙排外腳手架。③電梯間、水箱間部分(假定為磚砌外墻)腳手架。
工程量:(10.24+6.24X2)x3.20=72.70(m2) 京件訴民
套用定額:10-1-4,15m以內鋼管單排外腳手架。
